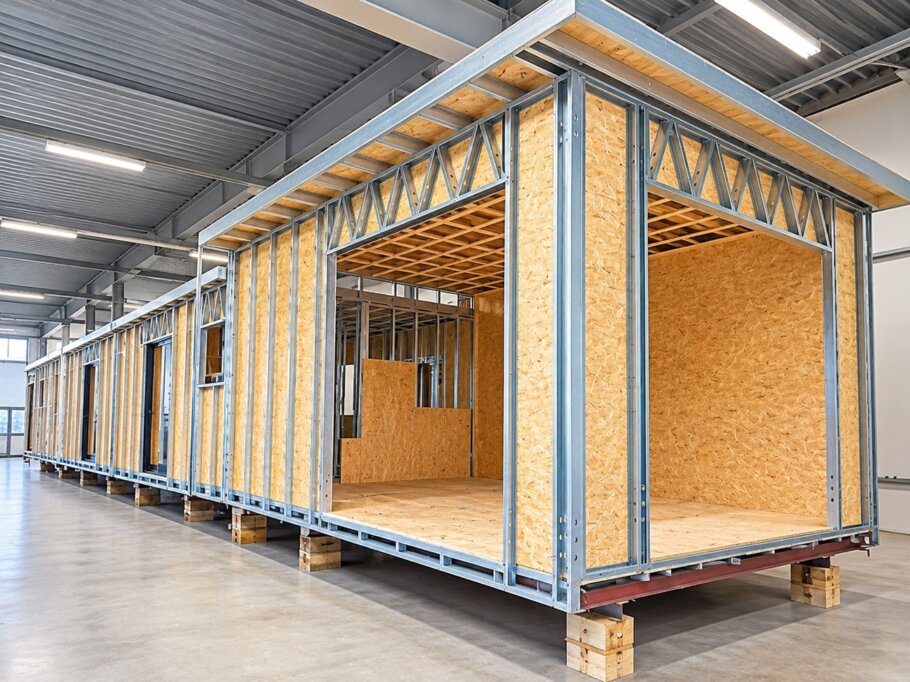

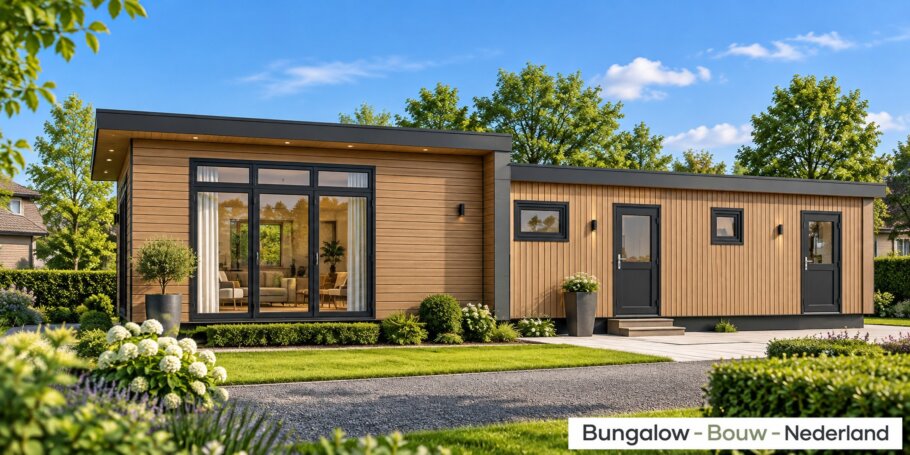

Complete modulaire prefab woning gebouwd door Bungalow Bouw Nederland

Modulair bouwen: complete woningen uit de fabriek


Modulair bouwen is een efficiënte manier om woningen en woonunits grotendeels of volledig in een gecontroleerde fabrieksomgeving te produceren. Bij Bungalow Bouw Nederland combineren we deze bouwmethode met onze ervaring in staalframebouw en het ontwerpen van comfortabele, energiezuinige woningen.
De woning wordt opgebouwd uit één of meerdere complete modules. Constructie, isolatie, gevelafwerking, kozijnen, installaties en een groot deel van de binnenafwerking worden al in de fabriek aangebracht. Afhankelijk van het ontwerp kunnen ook de keuken en het sanitair vóór transport worden gemonteerd.

Na productie worden de modules naar de bouwlocatie vervoerd. Daar worden ze op de voorbereide fundering geplaatst, eventueel met elkaar gekoppeld en aangesloten op de aanwezige voorzieningen.
Hierdoor wordt de bouwtijd op locatie sterk verkort en vindt een groot deel van het bouwproces plaats onder gecontroleerde omstandigheden.
Modulair bouwen is geschikt voor onder andere woonwagens, zorgwoningen, mantelzorgwoningen, aanleunwoningen, chalets, vakantiewoningen en compacte permanente woningen.
Complete modulaire prefab woning gebouwd door Bungalow Bouw Nederland

Wat is modulair bouwen?



Bij traditionele bouw wordt een groot deel van de woning op de bouwplaats opgebouwd. Bij modulair bouwen verplaatsen we een belangrijk deel van dit bouwproces naar de fabriek.

Een woning bestaat daarbij uit één of meerdere afzonderlijke bouwmodules. Iedere module vormt een compleet driedimensionaal gedeelte van de woning, inclusief vloer, wanden en dak- of plafondconstructie.


Voor de modulaire woningen van Bungalow Bouw Nederland werken we met een lichte staalframeconstructie. De constructie wordt opgebouwd uit verzinkte stalen profielen. Hierdoor ontstaat een sterke, maatvaste en relatief lichte constructie die uitstekend geschikt is voor prefabricage en transport.

Modulair bouwen betekent bij BBN niet dat iedere woning hetzelfde wordt. Binnen de technische mogelijkheden kunnen afmetingen, plattegronden, gevels, kozijnen, installaties en afwerking worden aangepast aan het ontwerp en het gebruik van de woning.

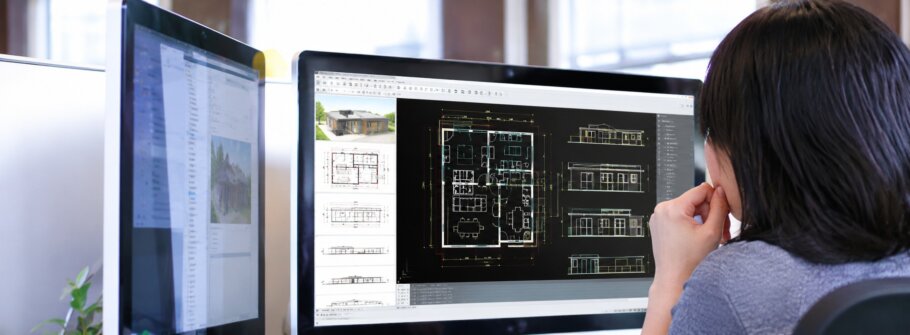

Ontwerp en engineering van een modulaire prefab woning van Bungalow Bouw Nederland

Zo bouwen wij een modulaire woning



Ontwerp en engineering

Iedere modulaire woning begint met een goed doordacht ontwerp. Plattegrond, gevels, constructie en installaties worden vooraf uitgewerkt.
Al tijdens het ontwerp houden we rekening met de productie in de fabriek, de afmetingen van de afzonderlijke modules, het transport naar de bouwlocatie en de uiteindelijke plaatsing van de woning.
Door deze voorbereiding kunnen ontwerp en productie nauwkeurig op elkaar worden afgestemd.

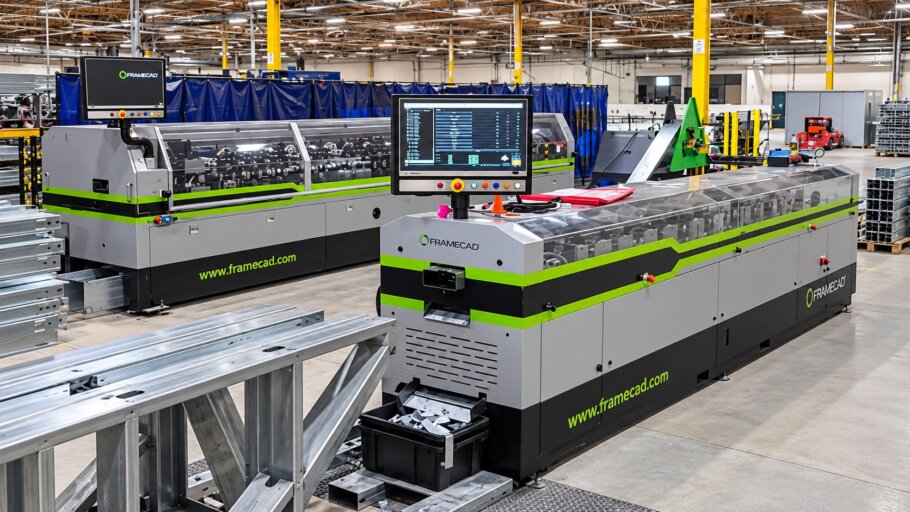

Computergestuurde productie van staalprofielen voor modulaire prefab woningen

De staalframeconstructie

De dragende vloer-, wand- en dakconstructies worden opgebouwd uit maatvaste, verzinkte staalprofielen.
De verschillende constructiedelen worden in de fabriek geproduceerd en samengebouwd tot een complete driedimensionale module. De lichte staalframeconstructie combineert een relatief laag eigen gewicht met een hoge maatvastheid en is daardoor bijzonder geschikt voor modulaire woningbouw.

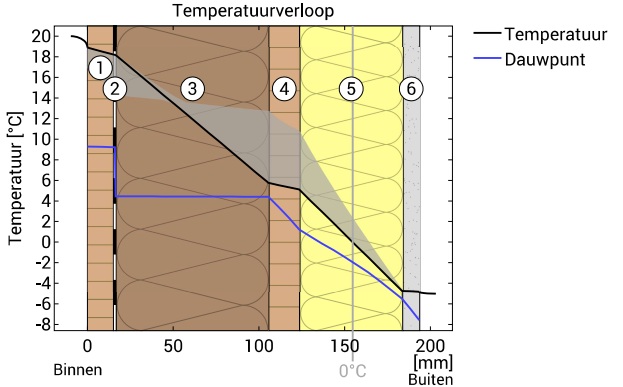

Wandopbouw staalframewoning met isolatie en temperatuur- en dauwpuntverloop

Isoleren en sluiten

Na het samenstellen van de staalframeconstructie worden de vloer-, wand- en dakconstructies verder opgebouwd.
De constructie wordt voorzien van isolatie en de benodigde binnen- en buitenbeplating. Daarbij besteden we veel aandacht aan isolatie, luchtdichtheid en een goede bouwfysische opbouw van de gebouwschil.
Zo ontstaat al in de fabriek een complete en goed geïsoleerde woningconstructie.

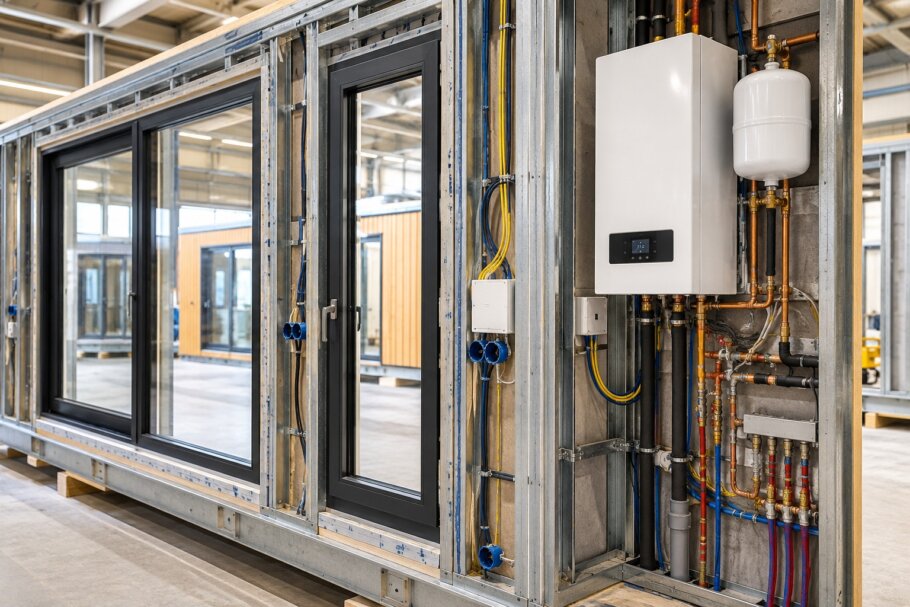

Montage van kozijnen en installaties in een modulaire prefab staalframewoning

Kozijnen, gevels en installaties

Vervolgens worden kozijnen, gevelafwerking en installaties aangebracht.
Ook leidingwerk voor water en riolering, elektra, ventilatie en onderdelen van de verwarmingsinstallatie kunnen tijdens het productieproces worden voorbereid en gemonteerd.
Doordat deze werkzaamheden onder gecontroleerde omstandigheden plaatsvinden, kunnen verschillende disciplines efficiënt achter elkaar worden uitgevoerd.

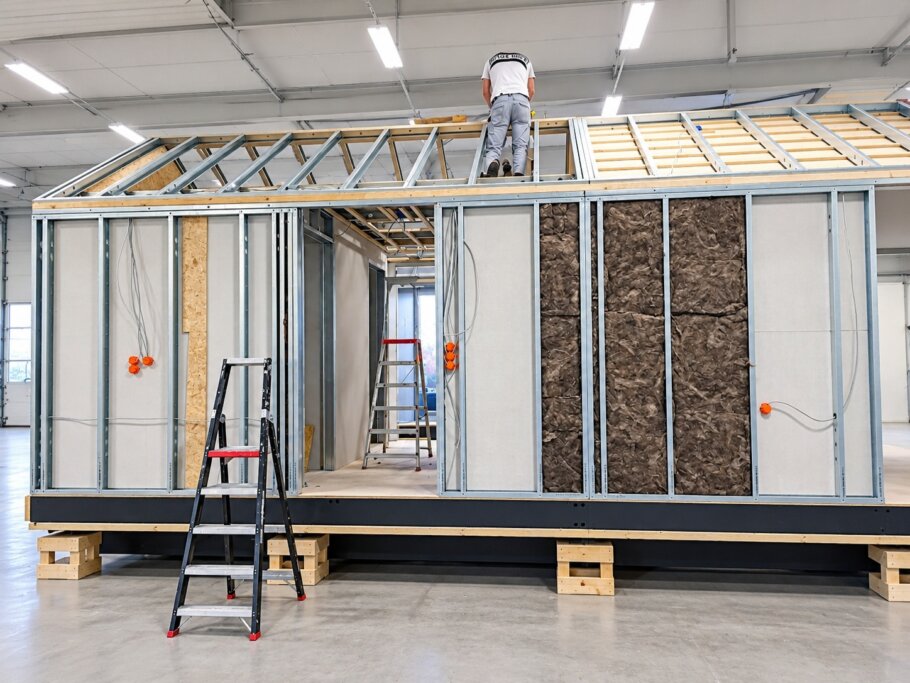

Modulaire prefab staalframewoning tijdens de afbouw in de fabriek

Complete afbouw in de fabriek

De modulaire woning kan zeer vergaand in de fabriek worden afgewerkt.
Wanden en plafonds worden afgewerkt, binnendeuren worden geplaatst en ook sanitair, tegelwerk, vloerafwerking en keukeninrichting kunnen onderdeel zijn van het productieproces.
Hierdoor verlaat de woning de fabriek in een vergevorderde staat van afwerking. Op de uiteindelijke locatie hoeft daardoor aanzienlijk minder bouwwerk te worden uitgevoerd.

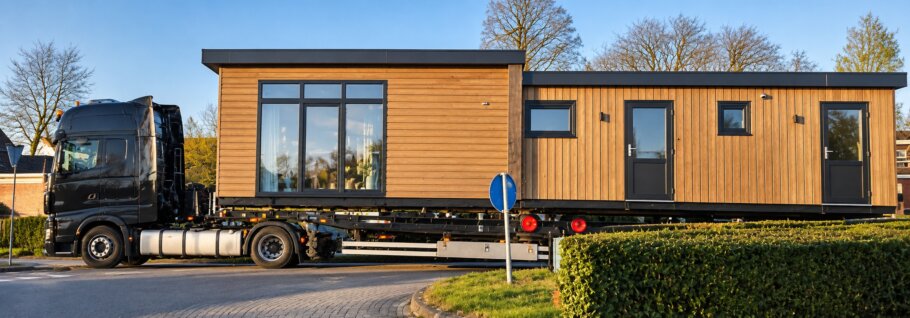

Complete modulaire prefab woning van Bungalow Bouw Nederland tijdens transport naar de bouwlocatie

Transport en plaatsing

Na afronding van de productie wordt de woning gereedgemaakt voor transport.

De complete module of afzonderlijke modules worden naar de bouwlocatie vervoerd en daar op de voorbereide fundering geplaatst. Wanneer een woning uit meerdere modules bestaat, worden deze op locatie met elkaar gekoppeld.

Daarna worden de woning en installaties aangesloten op de aanwezige voorzieningen en worden de resterende werkzaamheden uitgevoerd.

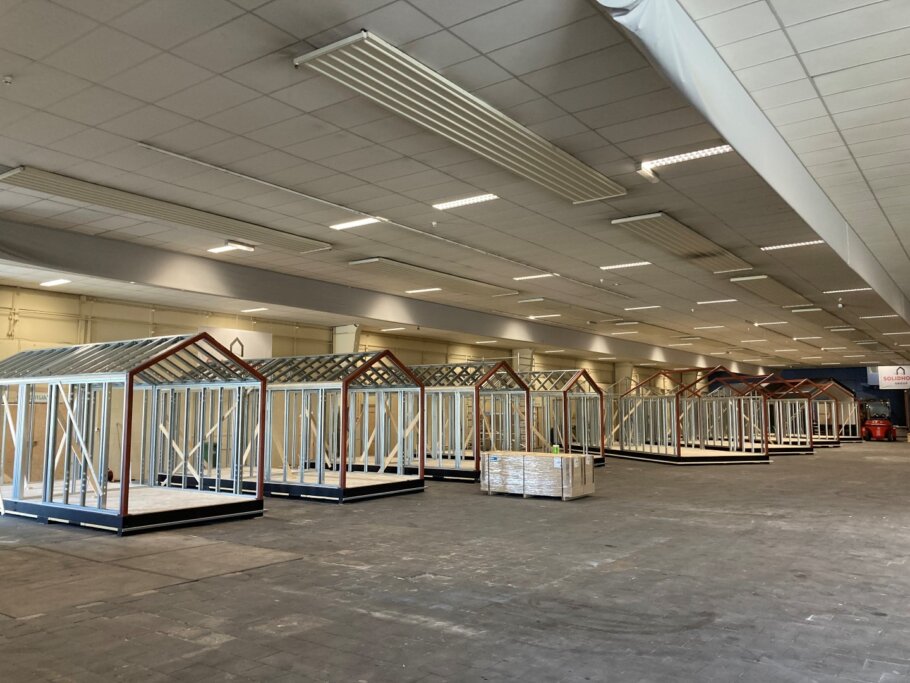

Seriematig complete modulaire prefab woning gebouwd door Bungalow Bouw Nederland

Eén module of meerdere modules

Een compacte woning kan uit één complete module bestaan. Voor grotere woningen kunnen twee of meerdere modules worden gecombineerd. Hierdoor zijn niet alleen rechthoekige woningen mogelijk, maar kunnen ook andere woningvormen modulair worden gebouwd.

L-vormige modulaire woning van circa 100 m² opgebouwd uit twee prefab modules

Een L-vormige woning uit twee complete bouwdelen

Een mooi voorbeeld is deze L-vormige gelijkvloerse woning van circa 100 m². De woning is ontworpen als één geheel, maar wordt voor de productie verdeeld in twee afzonderlijke modules.
Het hoofddeel is circa 5 × 14 meter en bevat de woonkamer, eetruimte, keuken, slaapkamer, entree en technische ruimte. De tweede module van circa 5 × 6 meter bevat een extra slaapkamer en badkamer.
Beide woningdelen worden afzonderlijk en zeer vergaand in de fabriek gebouwd en afgewerkt. Daarna worden ze naar de bouwlocatie vervoerd, op de voorbereide fundering geplaatst en met elkaar verbonden.
Na het samenvoegen ontstaat één complete L-vormige woning.
Dit voorbeeld laat zien dat modulair bouwen bij BBN niet betekent dat een woning uit één eenvoudige rechthoekige unit moet bestaan. Door verschillende modules slim te combineren ontstaat veel meer vrijheid in woonoppervlakte, plattegrond en woningvorm.

Beide woningdelen worden compleet in de fabriek gebouwd

Het bijzondere aan deze bouwwijze is dat beide delen van de woning als afzonderlijke modules worden geproduceerd. Iedere module heeft een eigen dragende constructie en wordt zo ver mogelijk in de fabriek afgebouwd.
Daarbij worden niet alleen de staalframeconstructie, isolatie, gevels, dak en kozijnen aangebracht. Ook de binnenwanden, installaties en een groot deel van de binnenafwerking worden al in de fabriek uitgevoerd.
Bij deze L-vormige woning worden Module A en Module B afzonderlijk geproduceerd. De maatvoering, aansluitingen en installaties zijn vooraf zo uitgewerkt dat beide woningdelen na transport nauwkeurig op elkaar aansluiten.
Twee prefab woningmodules voor een L-vormige woning in productie in de fabriek

Transport, plaatsing en koppeling

Als beide woningdelen gereed zijn, worden Module A en Module B afzonderlijk naar de bouwlocatie vervoerd. Daar is de fundering vooraf voorbereid en zijn de benodigde aansluitingen aangebracht.
De modules worden met een kraan vanaf het transport op hun definitieve positie geplaatst. Eerst wordt het hoofddeel geplaatst, waarna de tweede module hier nauwkeurig op aansluit.
Vervolgens worden beide woningdelen constructief, bouwkundig en installatietechnisch met elkaar verbonden. De aansluitingen tussen de modules worden afgewerkt, waarna van buiten én van binnen één complete woning ontstaat.

Doordat een groot deel van de woning al in de fabriek is gebouwd en afgewerkt, blijft het aantal werkzaamheden op de bouwplaats beperkt. Dat zorgt voor een korte montagetijd op locatie, minder bouwverkeer en minder weersafhankelijkheid.
Wat als twee afzonderlijke woningdelen op transport aankomt, staat na plaatsing als één L-vormige woning op de bouwlocatie.
Prefab woningmodule wordt met een kraan geplaatst en gekoppeld aan een L-vormige modulaire woning
