WTW-ventilatie systeem D voor een energiezuinige nieuwbouwwoning

Beter bouwen met WTW-ventilatie

Een moderne, goed geïsoleerde en luchtdichte woning vraagt om goede en gecontroleerde ventilatie. Alleen goed isoleren is niet voldoende. Ook de manier waarop verse lucht wordt toegevoerd en gebruikte lucht wordt afgevoerd, heeft invloed op het energiegebruik, het binnenklimaat en het wooncomfort. Daarom zien wij een WTW-installatie (warmteterugwinning) als een belangrijk onderdeel van beter bouwen.

Wat is een WTW-installatie?

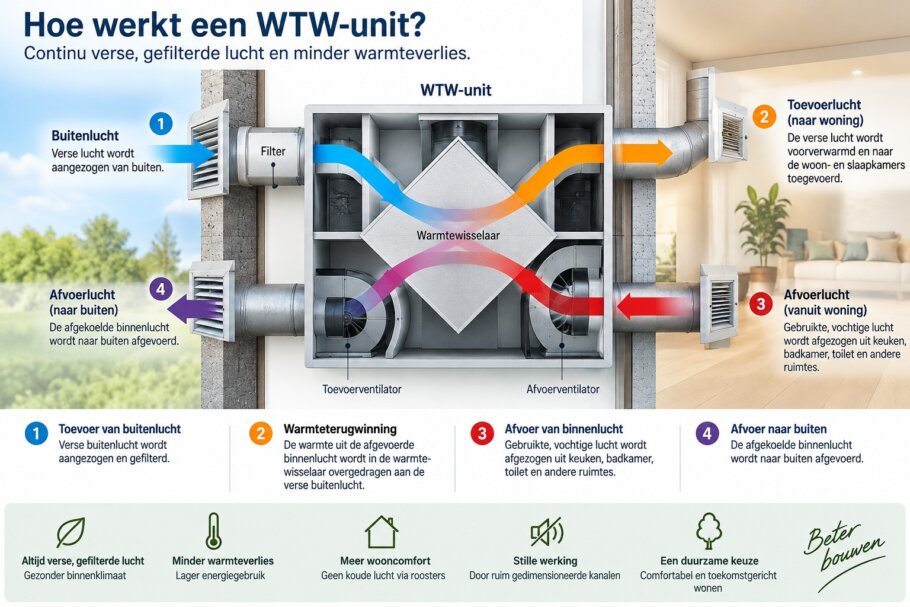

Een WTW-installatie (warmteterugwinning) is een ventilatiesysteem dat continu gebruikte en vochtige lucht uit de woning afvoert en tegelijkertijd verse buitenlucht toevoert. De warmte uit de afgevoerde binnenlucht wordt daarbij via een warmtewisselaar grotendeels overgedragen aan de verse buitenlucht, zonder dat beide luchtstromen met elkaar worden vermengd.

Hierdoor komt de verse lucht gefilterd en voorverwarmd de woning binnen en gaat veel minder warmte verloren dan bij ventilatie via roosters in ramen of gevels. De hoeveelheid lucht wordt per ruimte afgestemd op de benodigde ventilatie. Zo ontstaat een continu en gecontroleerd luchtverversingssysteem dat bijdraagt aan een gezond binnenklimaat, een lager energiegebruik en meer wooncomfort. Een WTW-installatie wordt ook wel balansventilatie of ventilatiesysteem D genoemd.

Wat is ventilatiesysteem C?

Bij ventilatiesysteem C wordt vervuilde en vochtige lucht mechanisch afgezogen uit bijvoorbeeld de keuken, badkamer en het toilet. Verse buitenlucht stroomt via ventilatieroosters in de gevel of kozijnen de woonkamer en slaapkamers binnen.

Het systeem is relatief eenvoudig, maar de binnenkomende buitenlucht wordt niet voorverwarmd. Hierdoor gaat meer warmte verloren en kan in koude perioden tocht of koude lucht bij de ventilatieroosters worden ervaren.

Wat is het verschil tussen ventilatiesysteem C en D?

Het belangrijkste verschil tussen ventilatiesysteem C en D is de manier waarop verse buitenlucht de woning binnenkomt.

Hieronder staat een nette, responsive HTML-tabel. Ik heb de opmaak bewust eenvoudig gehouden, zodat deze goed in Website X5 is te gebruiken. ```html

Onderdeel	Ventilatiesysteem C	Ventilatiesysteem D met WTW
Toevoer verse lucht	Natuurlijk via roosters in gevel of kozijnen	Mechanisch via ventilatiekanalen
Afvoer lucht	Mechanisch	Mechanisch
Warmteterugwinning	Normaal niet	Ja
Ventilatieroosters boven ramen	Meestal nodig	Niet nodig voor de reguliere ventilatietoevoer
Warmteverlies door ventilatie	Relatief hoog	Aanzienlijk lager
Comfort in de winter	Koude buitenlucht komt rechtstreeks binnen	Toevoerlucht wordt voorverwarmd
Filtering buitenlucht	Beperkt of niet	Ja
Kanalen	Vooral afvoerkanalen	Toevoer- én afvoerkanalen
Investering	Lager	Hoger
Energieprestatie	Minder gunstig	Doorgaans gunstiger

``` De `overflow-x:auto` zorgt ervoor dat de tabel op een smartphone niet buiten de pagina valt, maar horizontaal kan worden verschoven. De tabel zelf gebruikt **Times New Roman 12 pt**, passend bij de opmaak die je voor de websites gebruikt.

Ventilatiesysteem C: mechanische afvoer

Bij ventilatiesysteem C wordt gebruikte en vochtige lucht mechanisch afgezogen uit bijvoorbeeld de keuken, badkamer en het toilet. Hierdoor ontstaat een lichte onderdruk in de woning en wordt verse buitenlucht via ventilatieroosters in onder andere de woonkamer en slaapkamers aangevoerd.

Het systeem is relatief eenvoudig en vraagt om minder ventilatiekanalen. Een nadeel is dat de toegevoerde buitenlucht niet wordt voorverwarmd. Vooral tijdens koude perioden kan hierdoor koude lucht rechtstreeks via de ventilatieroosters de woning binnenkomen. Ook kunnen buitengeluid en tocht via deze openingen een rol spelen.

Ventilatiesysteem D: balansventilatie met WTW

Bij ventilatiesysteem D worden zowel de toevoer als de afvoer van lucht mechanisch geregeld. Dit wordt daarom ook wel balansventilatie genoemd.

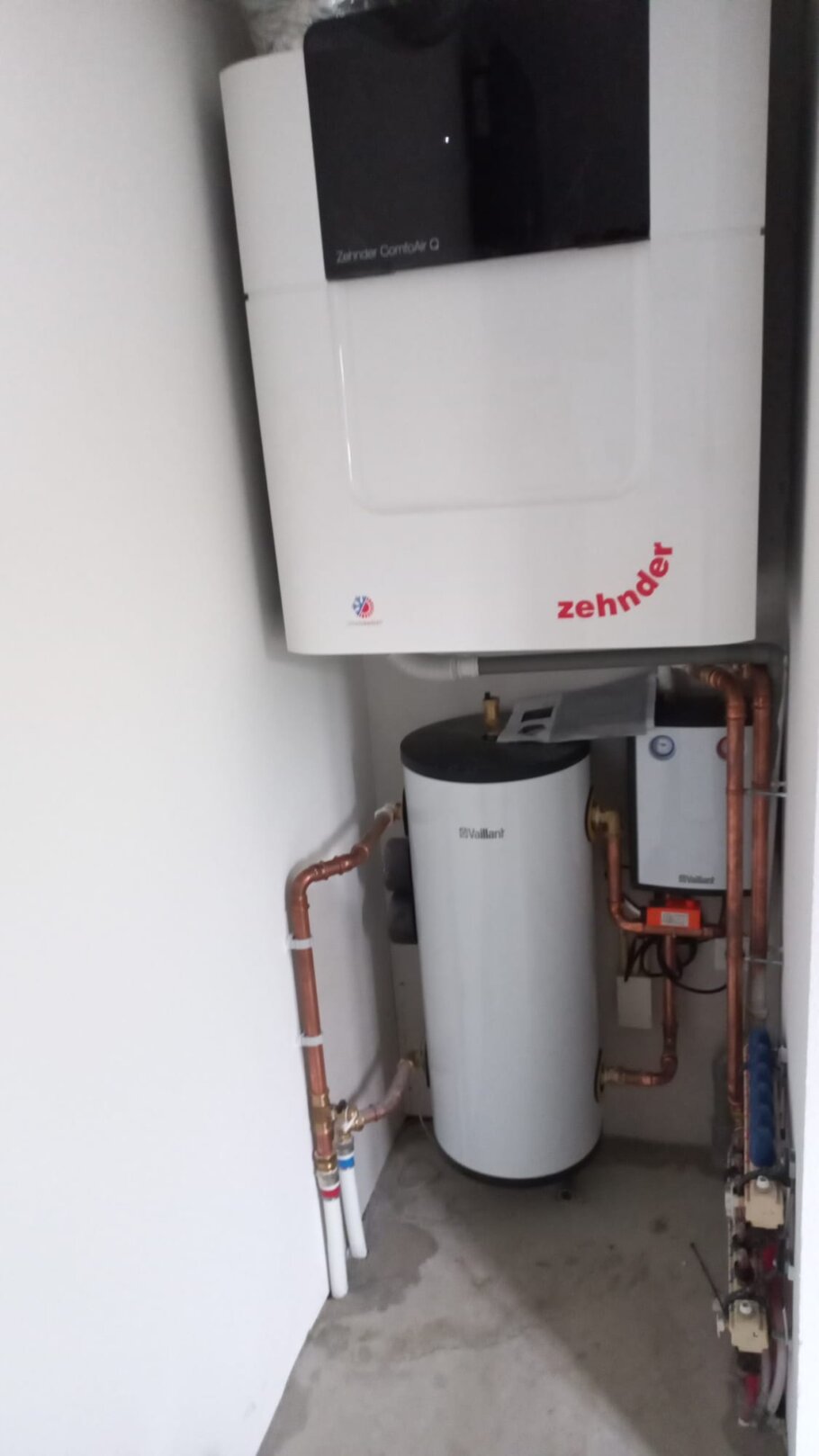

De WTW-unit haalt warmte uit de lucht die uit de woning wordt afgevoerd en gebruikt deze warmte om de verse buitenlucht voor te verwarmen. De twee luchtstromen worden daarbij van elkaar gescheiden gehouden.

Is het bijvoorbeeld buiten 0 °C en binnen 21 °C, dan kan een moderne WTW-installatie de verse buitenlucht al aanzienlijk opwarmen voordat deze de verblijfsruimten bereikt. De uiteindelijke temperatuur is afhankelijk van onder andere het rendement van de installatie, de luchthoeveelheden en de omstandigheden.

Een ander voordeel is dat de aangevoerde buitenlucht wordt gefilterd voordat deze de woning binnenkomt. De kwaliteit van de filtering is afhankelijk van het toegepaste filter en het onderhoud daarvan.3

Minder warmte verloren laten gaan

Bij een moderne woning wordt veel aandacht besteed aan isolatie en luchtdichtheid. Het is dan niet logisch om vervolgens tijdens het ventileren onnodig veel warmte rechtstreeks naar buiten af te voeren.

Een WTW-installatie beperkt dit ventilatieverlies door een groot deel van de warmte uit de afgevoerde lucht opnieuw te benutten. Daardoor hoeft de verwarmingsinstallatie minder energie te leveren om de verse ventilatielucht weer op temperatuur te brengen.

WTW draagt daarmee bij aan een lager energiegebruik en een gunstige energieprestatie van de woning.

Comfort zonder ventilatieroosters boven de ramen

Een belangrijk verschil is ook zichtbaar in de woning zelf. Bij systeem C zijn voor de reguliere toevoer van ventilatielucht doorgaans roosters in of boven de kozijnen nodig.

Bij een goed ontworpen systeem D wordt verse lucht via kanalen naar bijvoorbeeld woonkamer en slaapkamers gebracht. Hierdoor zijn dergelijke ventilatieroosters voor de reguliere luchttoevoer niet nodig.

Dat biedt voordelen voor het comfort en geeft bovendien meer vrijheid bij het ontwerp en de detaillering van de kozijnen en gevel.

WTW als onderdeel van beter bouwen

Beter bouwen betekent verder kijken dan alleen de isolatiewaarde van een vloer, gevel of dak. Een comfortabele en energiezuinige woning ontstaat juist door verschillende onderdelen goed op elkaar af te stemmen.

Goede isolatie, luchtdicht bouwen, energiezuinige verwarming en koeling én gecontroleerde ventilatie met warmteterugwinning vormen samen één geheel.

Een goed ontworpen en correct ingeregelde WTW-installatie zorgt continu voor verse lucht, beperkt onnodig warmteverlies en draagt bij aan een comfortabel binnenklimaat.

Dat is voor ons beter bouwen: niet alleen voldoen aan de eisen van vandaag, maar een woning realiseren die comfortabel, energiezuinig en toekomstgericht is.

WTW-ventilatie en staalframebouw: een perfecte combinatie

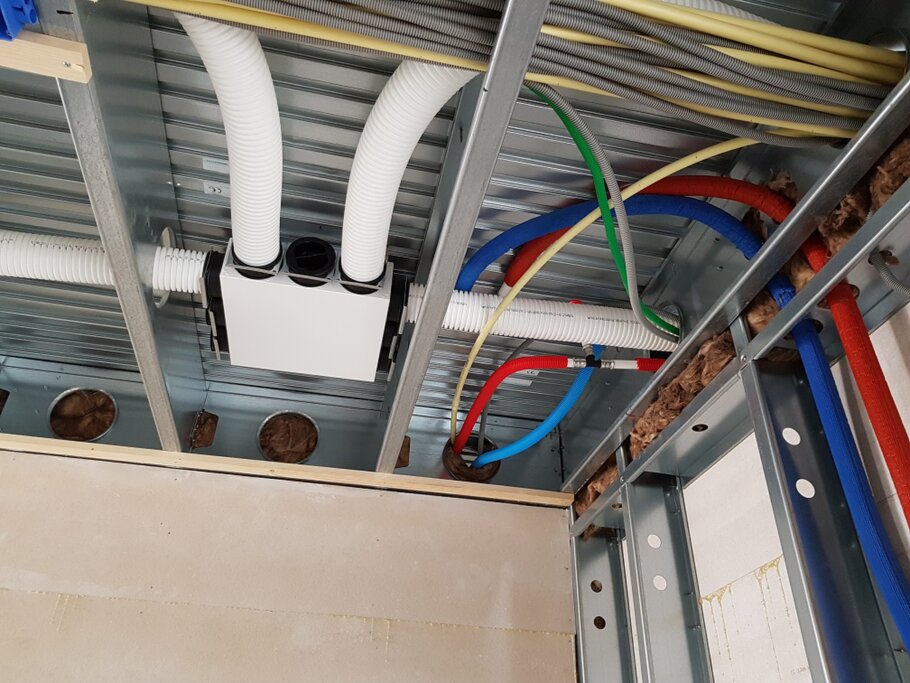

Een WTW-ventilatiesysteem en staalframebouw vullen elkaar uitstekend aan. Niet alleen omdat een goed geïsoleerde en luchtdichte woning gebaat is bij gecontroleerde ventilatie, maar ook omdat de staalframeconstructie veel vrijheid biedt voor het optimaal aanleggen van de ventilatiekanalen.

De openingen in de vloer- en wandconstructies bieden ruimte om de toevoer- en afvoerkanalen efficiënt door de woning te voeren. Hierdoor kunnen leidingtracés gunstig worden ontworpen, met minder onnodige omwegen en een goede verdeling naar de verschillende verblijfsruimten.

Dit biedt bovendien de mogelijkheid om waar gewenst ruimer gedimensioneerde luchtkanalen toe te passen. Bij eenzelfde benodigde hoeveelheid ventilatielucht kan daardoor de luchtsnelheid worden beperkt. Een lagere luchtsnelheid en een goed ontworpen kanalensysteem kunnen zorgen voor minder stromingsgeluid en een stillere ventilatie.

Het resultaat is een ventilatiesysteem dat vrijwel onzichtbaar onderdeel wordt van de woning en continu verse, gefilterde lucht kan toevoeren, terwijl warmte uit de afgevoerde lucht grotendeels wordt teruggewonnen.

Staalframebouw maakt het daarmee eenvoudiger om WTW-ventilatie vanaf het ontwerp integraal in de woning op te nemen. Goede isolatie, luchtdicht bouwen, ruime leidingmogelijkheden en gecontroleerde ventilatie met warmteterugwinning komen samen in één bouwsysteem. Dat is een belangrijk onderdeel van beter bouwen: comfortabel, energiezuinig en met aandacht voor een gezond en stil binnenklimaat.
